第一步—認識底圖



底圖的核心是充當基礎畫布，可在其上疊加附加數據層，從而為地理信息提供全面的視覺上下文。簡單而言，它提供了基本的背景圖像和地理特征，例如道路、地標和地形，使用戶可以更好地理解和解釋疊加在其上的信息層。

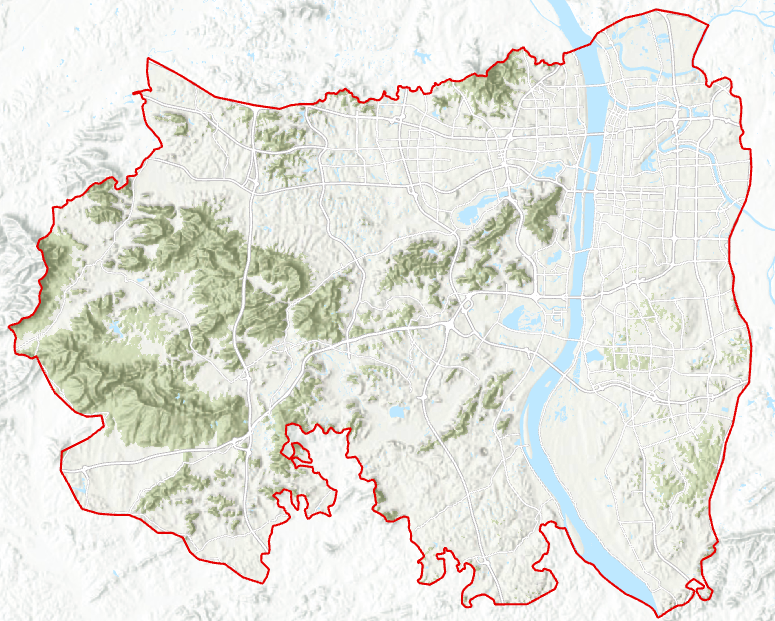

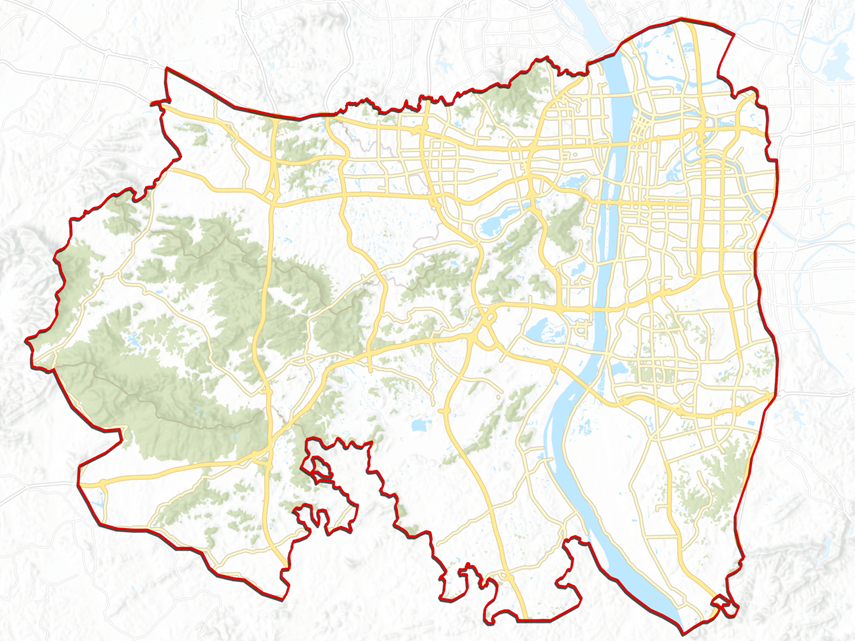

繪制完成的底圖（1）

繪制完成的底圖（2）

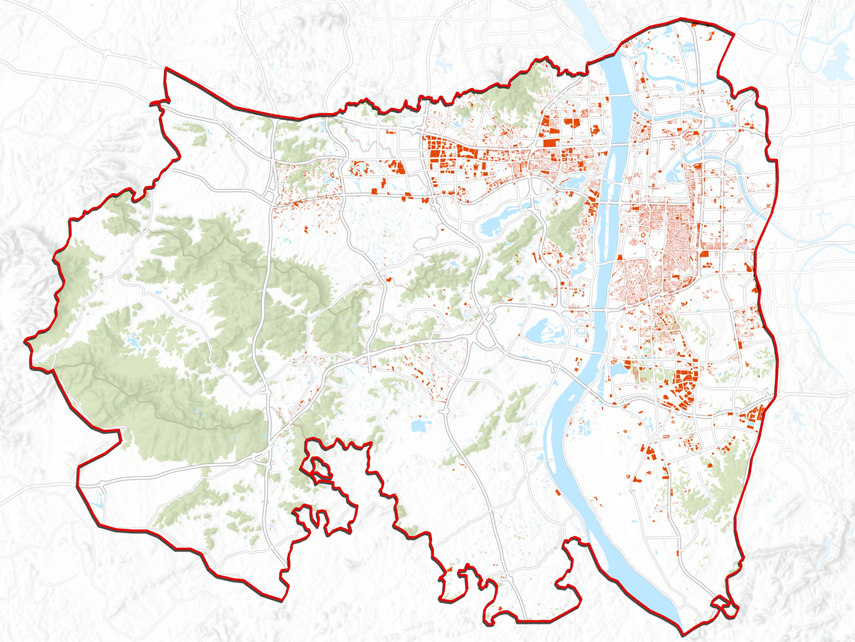

點要素疊加

線要素疊加

面要素疊加

第二步—準備底圖元素



地形：DEM或等高線（高程點）數據，精度越高越好，提取出兩套地形數據，分別是區域范圍內的地形和背景地形數據——

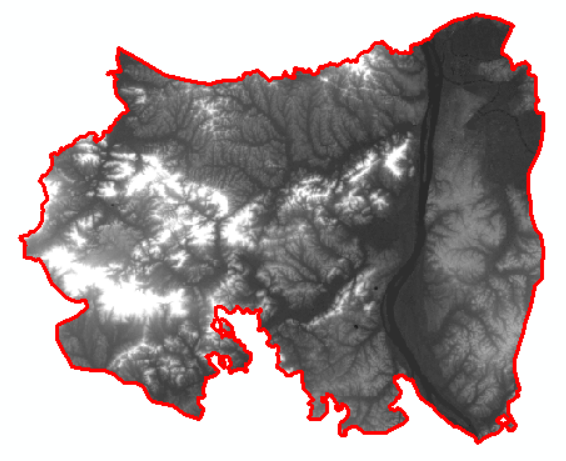

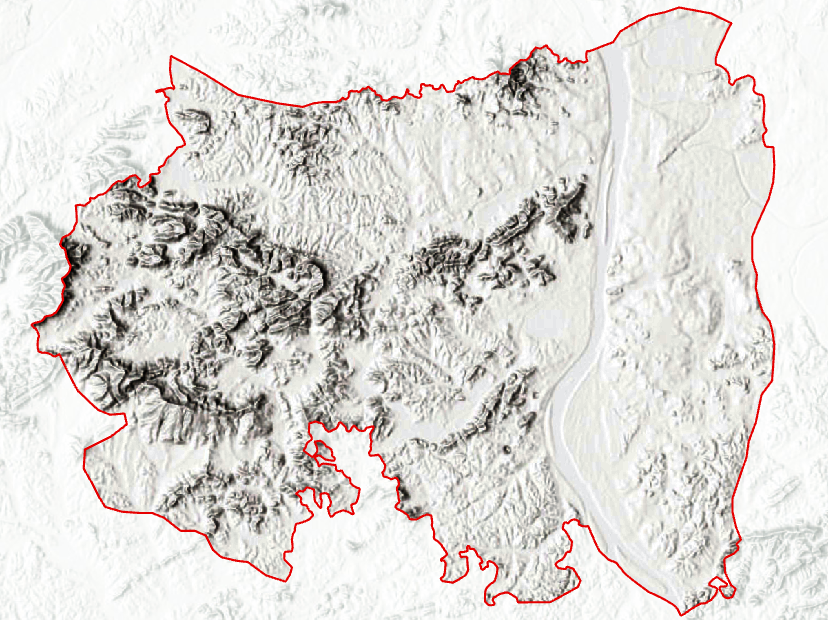

區域范圍內的DEM數據

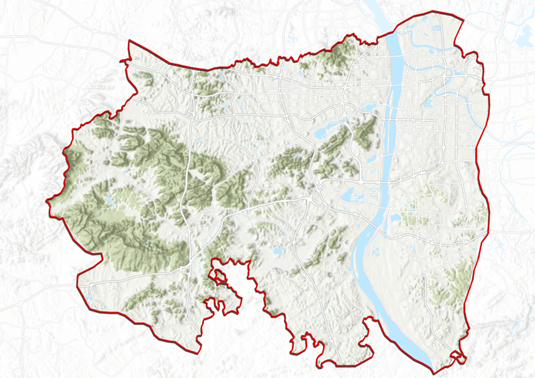

DEM數據創建山體陰影，等高線和高程點數據創建TIN表面，然后調成淡淡的灰色或者灰綠色，總之，調到一種你認為清淡的顏色——

還有一種更簡單的辦法，就是直接調用在線的地形底圖，也是很可以的哦！

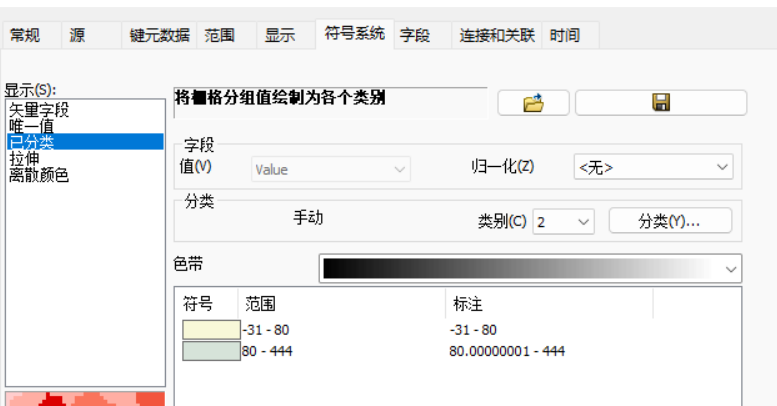

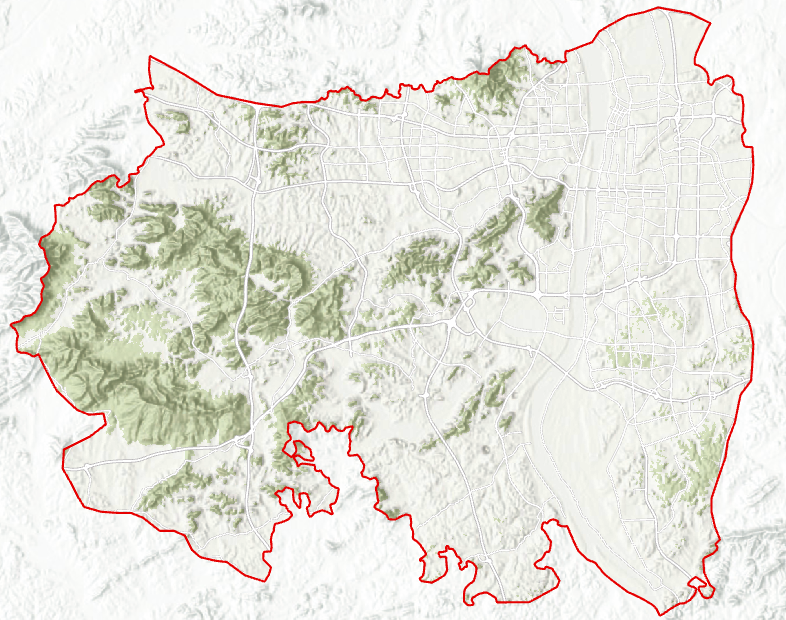

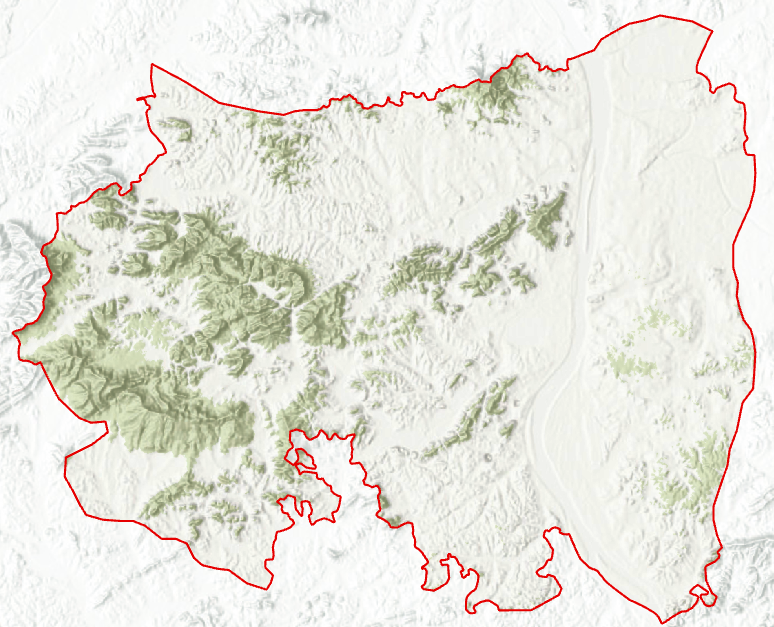

然后，將DEM數據放到地形底圖之上，根據區域的高程將顏色分類為2級，本例中以“80”為閾值進行分級，80米以下的是地面，80米以上的是山地，接下來對地面和山地的配色就很關鍵了，配色原則就是：山體輕綠，路面輕淡。



這里直接給出兩種配色建議，大家可以直接使用：



地面配色：R：246，G：248，B：220-241。（或者地面用純白色也可以，RGB：255,255,255）



山體配色：R：199，G：215，B：120-160。（數據可以略微有所浮動）



路網：路網的表達和出圖尺度有關，拿到道路數據后，盡可能的用雙線路網進行表達



路網邊界記得選灰色系的顏色，路面選白色或淡灰色，總之不要比路網邊界顏色深，這個在ArcGIS Pro中就很方便，有現成的符號。

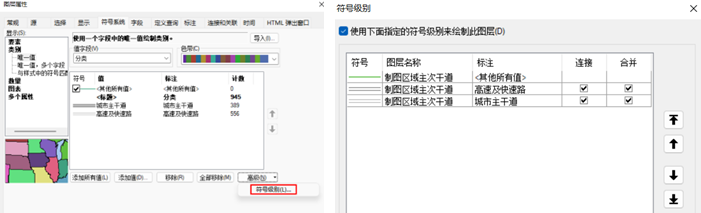

要記得設置路網的連接，這樣可以把多級路網的交叉口連接起來——





水系：水系最好是面狀的數據，直接調色即可，調色的原則就是“水色輕藍”，直接給出一組配色，供參考：



清淺的藍色：R：190，G：232，B：255。

至于區劃和建筑，可以根據表達需要進行調色，疊加顯示即可，

                           第三步—圖紙整飾



最后呢，可以為背景蒙上一層蒙版，使得表達的區域更加鮮明；另外，還可以為區域范圍做一個立體邊界，看起來更有質感，

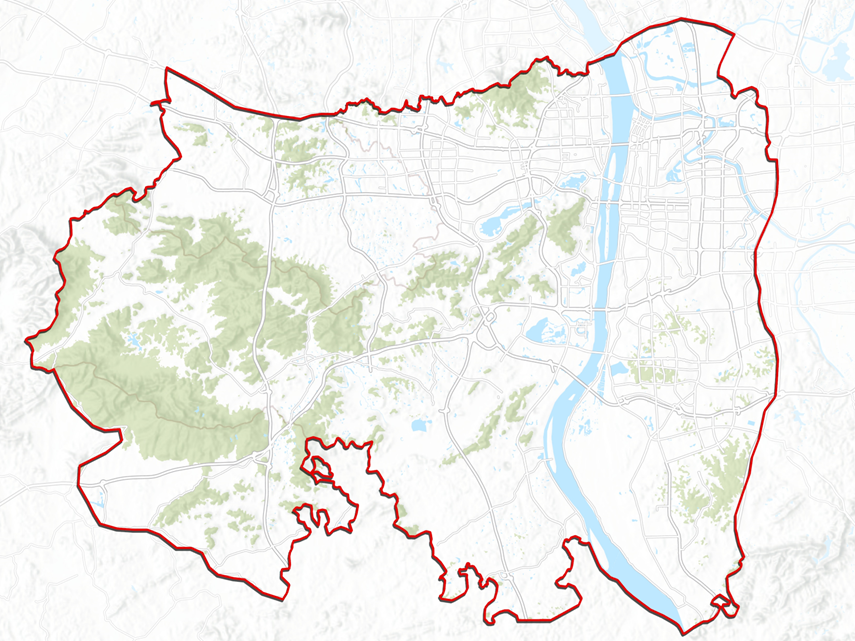

至此，底圖大功告成
