奧維互動地圖在土地調查和測繪外業里的應用
瀏覽量：0發布時間：2024-01-26 10:39:14
奧維互動地圖是一款功能強大的地圖查詢軟件，奧維互動地圖支持dxf、kml、kmz等多種數據格式的導入與導出。可繪制多種地圖元素，簡潔方便，定位精準的特點使得奧維互動地圖在測繪外業中發揮了至關重要的作用。下面就土地調查以及外業測繪中奧維互動地圖的使用進行淺談。
PART 01
外業舉證應用

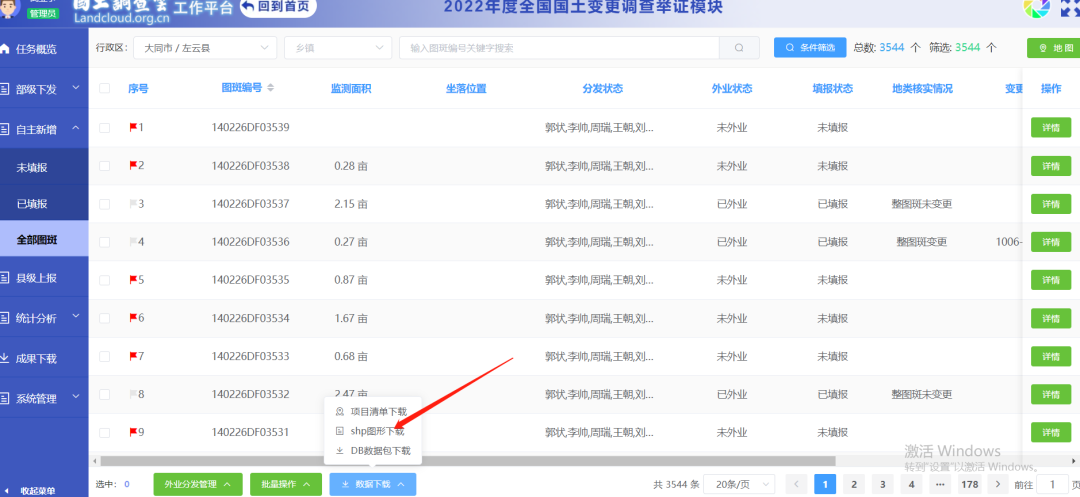

（1）在國土調查云工作平臺里，點擊數據下載中shp圖形下載。

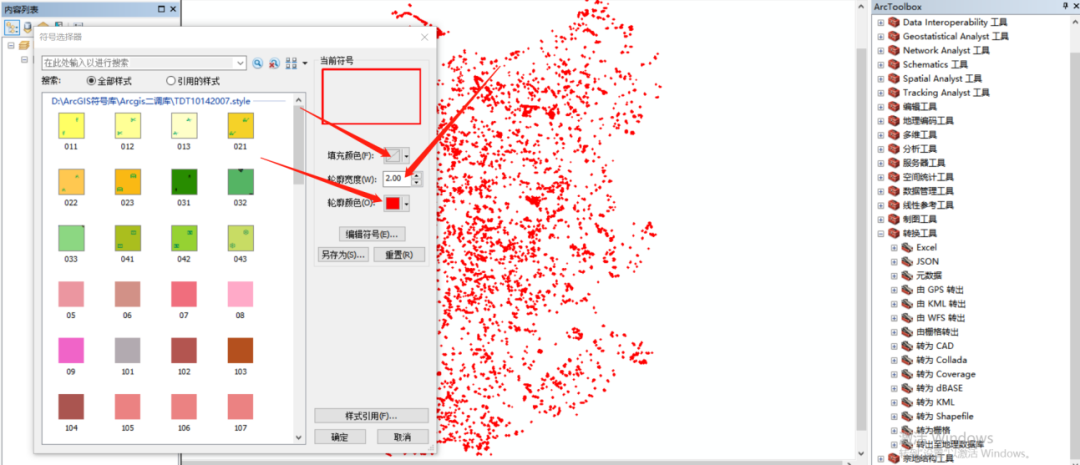

（2）下載好的shp數據添加到ArcMap軟件中，修改符號參數，填充顏色選擇無顏色，輪廓寬度修改為2或3（盡量別太細，防止導入奧維互動地圖后無法看清輪廓），輪廓顏色可根據顏色辨識度選擇（建議為藍色或紅色）。

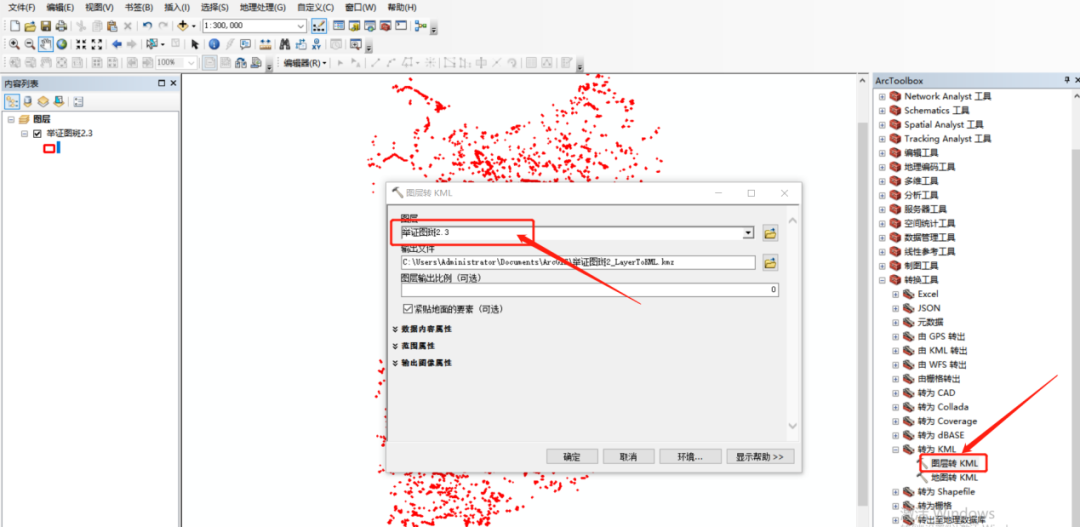

（3）在ArcMaptoolbox轉換工具里選擇圖層轉KML，圖層選擇全部圖斑圖層，選擇保存位置即可。
（4）導出的KML文件直接導入奧維互動地圖手機APP即可看到每個圖斑所在位置以及圖斑大小（非會員最多可以導入1000個）。
PART 02
無人機航測應用

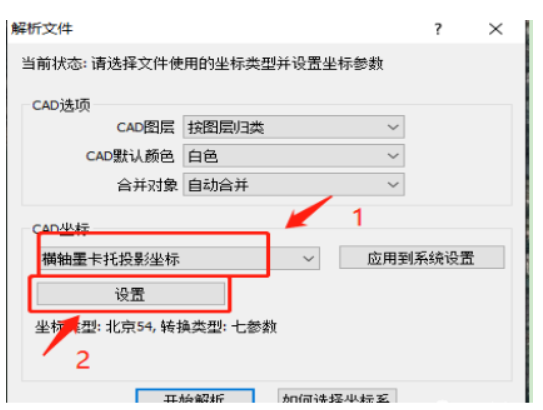

（1）在奧維導入DXF文件后，會彈出解析文件界面。首先將CAD坐標修改成“橫軸墨卡托投影坐標”，然后點擊設置。

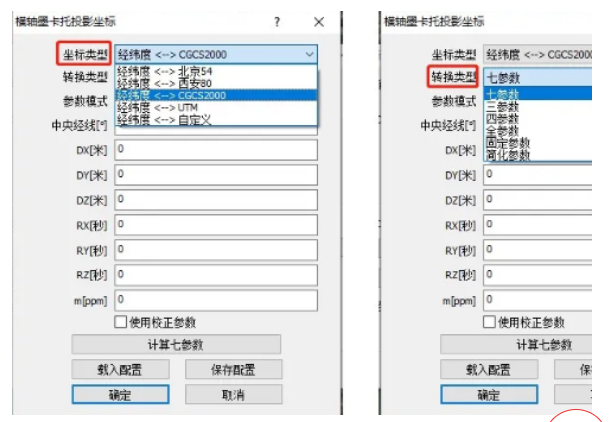

（2）選擇DXF范圍線的坐標類型及轉換類型。

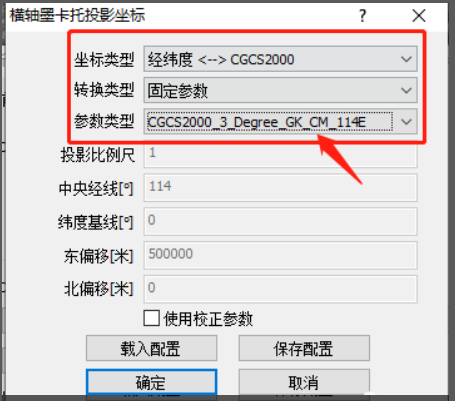

（3）如果DXF范圍線為CGCS2000，并且中央子午線是3度帶，則如下設置，坐標類型“經緯度<-->CGCS2000”，轉換類型選擇“固定參數” 參數類型選擇對應的中央子午線。然后點擊確定。如果不是3度帶，可以輸入對應的四參數或者七參數。

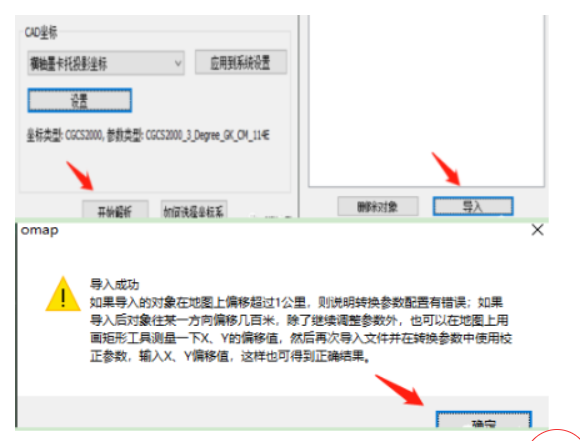

（4）點擊開始解析-點擊導入，導入成功后點擊確定。

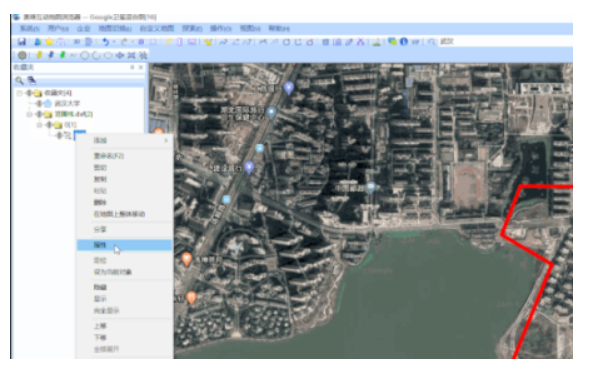

（5）在收藏夾列表中，選擇范圍線并右鍵，然后選擇屬性。

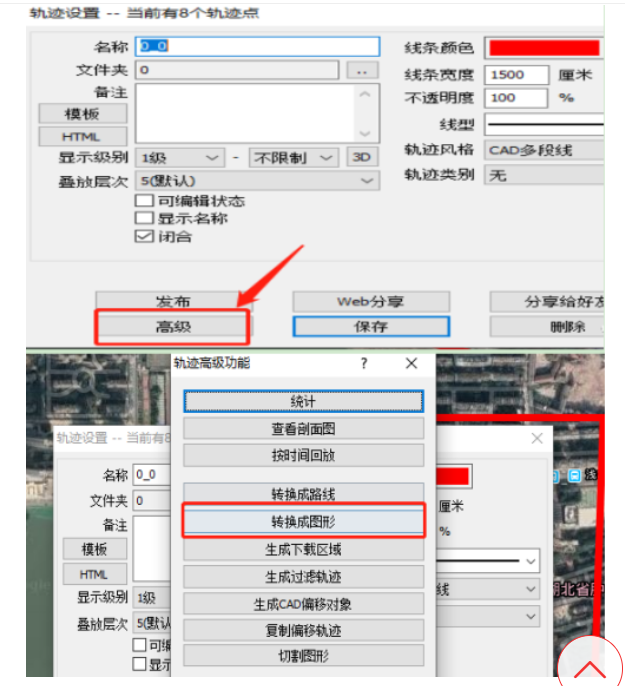

（6）在屬性界面，選擇高級“轉換為圖形”。彈出操作成功對話選擇”是”。

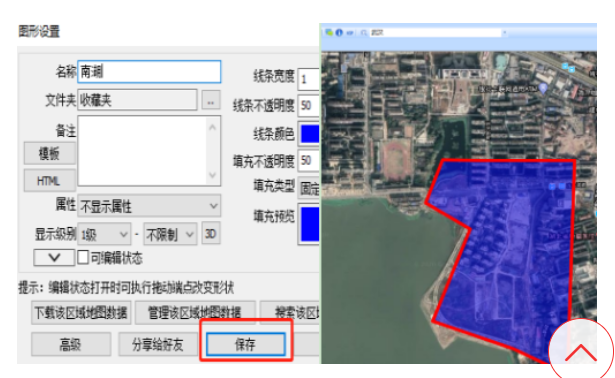

（7）輸入范圍線名稱，點擊“保存”。在軟件主界面上可以看到，已經生成測區范圍線了，然后再按剛剛步驟導出KML文件即可。
PART 03
長度、面積測量應用

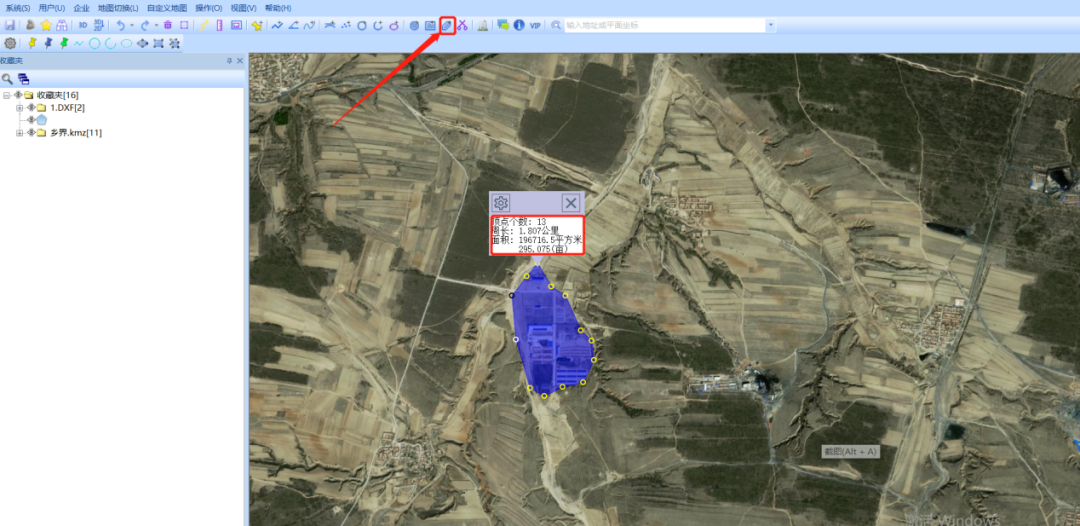

例如在奧維互動地圖中找到某養殖場，想要得到此養殖場的大致面積。可以在奧維互動地圖里選擇繪制多邊形區域，沿養殖場外圍畫出輪廓線后，雙擊畫出的區域就可以得到此養殖場的面積。
PART 02
無人機航測外業需要把航測范圍制作成為無人機航測軟件可以識別的KML面文件，通常需要的航測范圍為dwg、shp格式，我們可以利用ArcMap軟件或者CAD軟件轉換為DXF文件。在奧維互動地圖內，點擊系統，選擇導入對象，將對應的DXF文件導入。
奧維互動地圖在測繪行業中的應用很多，例如外業導航、標定位置、地理信息查詢（經緯度、海拔等） 、軌跡記錄等功能，大大提高了外業作業效率，也解決了多人協作協調難等外業問題。
